高效能防雷 接地棒
一、產品簡介
鍍銅接地棒借鑒國外頂尖技術，采用獨特生產工藝制作。產品同時結合了銅的電阻低、耐腐蝕性強、電氣連接性好，以及鋼的強度高、施工方便等特點，是替代傳統金屬接地材料的最佳選擇。產品銅層不易剝離，有良好的可塑性，可軋制螺紋，可彎折，運輸及施工方便，銅包鋼材料由于具有良好的導電性能、較高的機械強度、尤其是外部包覆的銅層具有良好的抗腐蝕性能，已被廣泛地應用于接地裝置中 銅包鋼接地極是在借鑒國外技術的基礎上研制開發的用水平連鑄工藝生產的系列產品，克服了電鍍法和套管包覆法存在的結合力差等缺陷，具有銅層厚、阻值低、耐腐蝕性強、強度高、安裝方便、電氣連接性能好等優點，可廣泛用于輸變電和通訊線路、電站、建筑物及天線的接地裝置中，也可用于計算機等電子設備的接地系統，并可與接閃器（避雷針、避雷線）及引下線組成防雷接地裝置。
二、技術優勢
1、制造工藝獨特：采用國內首創的水平連鑄法生產工藝，實現銅與鋼之間冶金熔接。可像拉拔單一金屬一樣任意拉拔，不出現脫節、翹皮、開裂現象。
2、防腐特性優越：復合介面采用高溫熔接，無殘留物，結合面不會出現腐蝕現象；表面銅層較厚（平均厚度大于0.254mm）耐腐蝕性強，使用壽命長（大于40年），減輕檢修勞動強度。
3、電氣性能更佳：表層紫銅材料優良的導電特性，使其自身電阻值遠低于常規材料。
4、廣泛實用性：該產品適用于不同土壤濕度、溫度、PH值及電阻率變化條件下的接地建造。
5、連接安全可靠：使用專用連接管或采用熱熔焊接，接頭牢固、穩定性好。
6、安裝方便快捷：配件齊全、安裝便捷，可有效地提高施工速度。
7、提高接地深度：特殊的連接傳動方式，可深入地下35米，以滿足特殊場合低阻值要求。
8、建造成本低：對比傳統上采用純銅接地棒、接地帶的建造方式，成本大幅度下降。

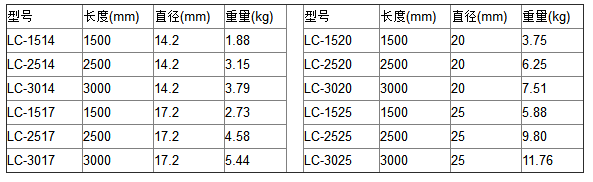

常用型號規格表
注：以上型號均為兩頭帶螺紋的，需要一頭尖，一頭帶螺紋的，請?jiān)谙聠吻白⒚鳌?/span>
三、技術參數
1、銅層厚度：≥0.254mm
2、抗拉強度：≥600N/mm?
3、平直度誤差：≤1mm/m
4、銅層可塑性：接地棒彎曲30度時，折角內外緣無裂縫現象。
5、銅層結合度：經附著力試驗，棒身銅鋼結合良好，未出現剝離現象，虎口鉗鉗口咬合處出現少許剝落銅層，屬正常連接磨損。可以按 要求的長度連接接地棒，深入地下35米，減少氣候條件（如霜和干旱）對土壤電阻率及接地電阻的影響。
銅包鋼結構
主棒：接地棒選用優質冷拉元鋼，用專用設備外鑄紫銅（厚度為0.254MM以上，含銅量99.9%），以保證其具有優良的導電性能和機械強度，該產品具有優良的防腐蝕性能。
連接管：棒與棒之間可以采用銅制連接管連接，具有最佳的防腐效果。棒與棒之間接觸緊密，在將接地棒打入地下或采用驅動鉆鉆入地下時驅動力直接作用于接地棒。分為螺紋連接和非螺紋連接。
驅動頭：由高強度合金鋼制成，可以保證驅動力順利打入地下。
合金尖端：保證在復雜地質條件下打入地下。
四、用量計算公式
單根銅包鋼接地棒的接地電阻：
銅包鋼接地棒的用量：
Rt→單根銅包鋼接地棒的接地電阻（Ω）
ρ→施工現場土壤電阻率（Ω ? m）
L→銅包鋼接地棒的長度
d→銅包鋼接地棒的直徑
n→銅包鋼接地棒的用量（根）
R→設計要求接地電阻（Ω）
η→利用系數，一般取值為0.4～0.8（參考防雷技術規程匯編）
