S7700系列智能路由交換機
●100GE Ready
●480個萬兆端口，24個40GE端口
●創新的CSS交換網集群
●硬件級以太OAM/BFD
●左后風道，高密布線

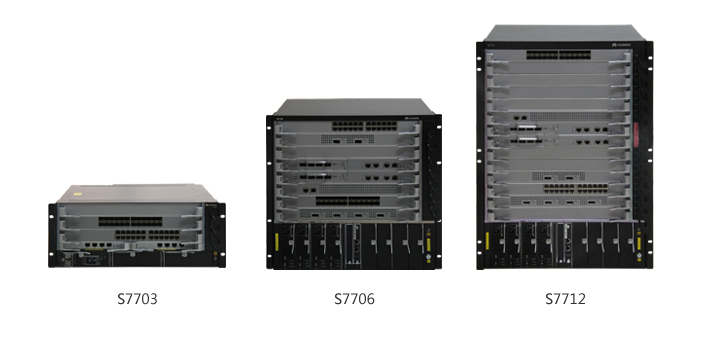

S7700系列提供S7703、S7706、S7712三種產品形態。
產品規格及參數
| 項目 | S7703 | S7706 | S7712 |
|---|---|---|---|
| 交換容量 | 1.92Tbps/2.88Tbps | 3.84Tbps/7.68Tbps | 3.84Tbps/13.44Tbps |
| 包轉發率 | 576Mpps/2160Mpps | 1152Mpps/5760Mpps | 1344Mpps/10080Mpps |
| 業務槽位 | 3 | 6 | 12 |
| 無線管理 | 支持隨板AC | ||
| 支持AP接入控制、AP域管理和AP配置模板管理 | |||
| 支持射頻模板管理、統一靜態配置和集中動態管理 | |||
| 支持WLAN基本業務、QoS、安全和用戶管理 | |||
| 支持AC功能分層部署 | |||
| 用戶管理 | 支持統一用戶管理 | ||
| 支持PPPoE、802.1X、MAC、Portal認證方式 | |||
| 支持基于流量和時長計費方式 | |||
| 支持分組分域分時授權方式 | |||
| VLAN | 支持Access、Trunk、Hybrid方式 | ||
| 支持default VLAN | |||
| 支持VLAN 交換 | |||
| 支持QinQ、增強型靈活QinQ | |||
| 支持基于MAC的動態VLAN分配 | |||
| MAC地址功能 | 支持MAC地址自動學習和老化 | ||
| 支持靜態、動態、黑洞MAC表項 | |||
| 支持源MAC地址過濾 | |||
| 支持基于端口和VLAN的MAC地址學習限制 | |||
| 環網保護技術 | 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s) | ||
| 支持SEP智能保護協議 | |||
| 支持BPDU保護、Root保護、環路保護 | |||
| 支持BPDU Tunnel | |||
| 支持ERPS以太環保護協議（G.8032） | |||
| IP路由 | 支持RIP、OSPF、ISIS、BGP等IPv4動態路由協議 | ||
| 支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6動態路由協議 | |||
| 組播 | 支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping | ||
| 支持 PIM DM、PIM SM、PIM SSM | |||
| 支持MSDP、MBGP | |||
| 支持用戶快速離開機制 | |||
| 支持組播流量控制 | |||
| 支持組播查詢器 | |||
| 支持組播協議報文抑制功能 | |||
| 支持組播CAC | |||
| 支持組播ACL | |||
| MPLS | 支持MPLS基本功能 | ||
| 支持MPLS OAM | |||
| 支持MPLS TE | |||
| 支持MPLS VPN/VLL/VPLS | |||
| CSS交換網集群 | 支持CSS交換網集群（S7703除外） | ||
| 業務口集群 | 支持業務口集群（S7703除外） | ||
| 可靠性 | 支持LACP、支持跨設備E-Trunk | ||
| 支持VRRP、BFD for VRRP | |||
| 支持 BFD for BGP/IS-IS/OSPF/靜態路由 | |||
| 支持 NSF、GR for BGP/IS-IS/OSPF/LDP | |||
| 支持TE FRR、IP FRR | |||
| 支持以太網OAM 802.3ah和802.1ag | |||
| 支持 ITU-Y.1731 | |||
| 支持DLDP | |||
| 支持運行中軟件升級ISSU | |||
| QoS | 支持基于Layer2協議頭、Layer3協議、Layer4協議、802.1p優先級等的組合流分類 | ||
| 支持ACL、CAR、Remark、Schedule等動作 | |||
| 支持PQ、WRR、DRR、PQ+WRR、PQ+DRR等隊列調度方式 | |||
| 支持WRED、尾丟棄等擁塞避免機制 | |||
| 支持流量整形 | |||
| 配置與維護 | 支持Easy Operation簡易運維方案 | ||
| 支持Console、Telnet、SSH等終端服務 | |||
| 支持SNMPv1/v2/v3等網絡管理協議 | |||
| 支持通過FTP、TFTP方式上載、下載文件 | |||
| 支持BootROM升級和遠程在線升級 | |||
| 支持熱補丁 | |||
| 支持用戶操作日志 | |||
| 安全和管理 | 802.1x認證，Portal認證 | ||
| 支持NAC | |||
| 支持RADIUS和HWTACACS用戶登錄認證 | |||
| 命令行分級保護，未授權用戶無法侵入 | |||
| 支持防范DoS攻擊、TCP的SYN Flood攻擊、UDP Flood攻擊、廣播風暴攻擊、大流量攻擊 | |||
| 支持1K CPU通道隊列保護 | |||
| 支持ICMP實現ping和traceroute功能 | |||
| 支持RMON | |||
| 支持MSV | |||
| Open Flow | 支持多控制器 | ||
| 支持高達九級流表 | |||
| 支持Group table | |||
| 支持Meter | |||
| 支持Open Flow 1.3標準 | |||
| 增值業務能力* | 支持Firewall功能 | ||
| 支持NAT功能 | |||
| 支持Netstream功能 | |||
| 支持IPSec功能 | |||
| 支持負載均衡功能 | |||
| 支持無線AC功能 | |||
| 支持IPS入侵防御系統 | |||
| 互通性 | VBST基于VLAN生成樹協議（和PVST/PVST+/RPVST 互通） | ||
| LNP 鏈路類型協商協議（和DTP相似功能） | |||
| VCMP VLAN集中管理協議（和VTP相似功能） | |||
| 綠色節能 | 支持802.3az能效以太網 | ||
| 機箱尺寸mm（寬×深×高） | 442×476×175 | 442×476×442 | 442×476×664 |
| 機箱重量（空配） | <15Kg | <30Kg | <45Kg |
| 工作電壓 | DC：–38.4V～–72V AC：90V～290V | ||
| 整機最大功耗 | ≤800W | ≤1600W | ≤3000W |
| 整機最大POE功率 | 2200W | 8800W | 8800W |
項目 | S7703 | S7706 | S7712 |
交換容量 | 1.92Tbps/2.88Tbps | 3.84Tbps/7.68Tbps | 3.84Tbps/13.44Tbps |
包轉發率 | 576Mpps/2160Mpps | 1152Mpps/5760Mpps | 1344Mpps/10080Mpps |
業務槽位 | 3 | 6 | 12 |
無線管理 | 支持隨板AC | ||
支持AP接入控制、AP域管理和AP配置模板管理 | |||
支持射頻模板管理、統一靜態配置和集中動態管理 | |||
支持WLAN基本業務、QoS、安全和用戶管理 | |||
支持AC功能分層部署 | |||
用戶管理 | 支持統一用戶管理 | ||
支持PPPoE、802.1X、MAC、Portal認證方式 | |||
支持基于流量和時長計費方式 | |||
支持分組分域分時授權方式 | |||
VLAN | 支持Access、Trunk、Hybrid方式 | ||
支持default VLAN | |||
支持VLAN 交換 | |||
支持QinQ、增強型靈活QinQ | |||
支持基于MAC的動態VLAN分配 | |||
MAC地址功能 | 支持MAC地址自動學習和老化 | ||
支持靜態、動態、黑洞MAC表項 | |||
支持源MAC地址過濾 | |||
支持基于端口和VLAN的MAC地址學習限制 | |||
環網保護技術 | 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s) | ||
支持SEP智能保護協議 | |||
支持BPDU保護、Root保護、環路保護 | |||
支持BPDU Tunnel | |||
支持ERPS以太環保護協議（G.8032） | |||
IP路由 | 支持RIP、OSPF、ISIS、BGP等IPv4動態路由協議 | ||
支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6動態路由協議 | |||
組播 | 支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping | ||
支持 PIM DM、PIM SM、PIM SSM | |||
支持MSDP、MBGP | |||
支持用戶快速離開機制 | |||
支持組播流量控制 | |||
支持組播查詢器 | |||
支持組播協議報文抑制功能 | |||
支持組播CAC | |||
支持組播ACL | |||
MPLS | 支持MPLS基本功能 | ||
支持MPLS OAM | |||
支持MPLS TE | |||
支持MPLS VPN/VLL/VPLS | |||
CSS交換網集群 | 支持CSS交換網集群（S7703除外） | ||
業務口集群 | 支持業務口集群（S7703除外） | ||
可靠性 | 支持LACP、支持跨設備E-Trunk | ||
支持VRRP、BFD for VRRP | |||
支持 BFD for BGP/IS-IS/OSPF/靜態路由 | |||
支持 NSF、GR for BGP/IS-IS/OSPF/LDP | |||
支持TE FRR、IP FRR | |||
支持以太網OAM 802.3ah和802.1ag | |||
支持 ITU-Y.1731 | |||
支持DLDP | |||
支持運行中軟件升級ISSU | |||
QoS | 支持基于Layer2協議頭、Layer3協議、Layer4協議、802.1p優先級等的組合流分類 | ||
支持ACL、CAR、Remark、Schedule等動作 | |||
支持PQ、WRR、DRR、PQ+WRR、PQ+DRR等隊列調度方式 | |||
支持WRED、尾丟棄等擁塞避免機制 | |||
支持流量整形 | |||
配置與維護 | 支持Easy Operation簡易運維方案 | ||
支持Console、Telnet、SSH等終端服務 | |||
支持SNMPv1/v2/v3等網絡管理協議 | |||
支持通過FTP、TFTP方式上載、下載文件 | |||
支持BootROM升級和遠程在線升級 | |||
支持熱補丁 | |||
支持用戶操作日志 | |||
安全和管理 | 802.1x認證，Portal認證 | ||
支持NAC | |||
支持RADIUS和HWTACACS用戶登錄認證 | |||
命令行分級保護，未授權用戶無法侵入 | |||
支持防范DoS攻擊、TCP的SYN Flood攻擊、UDP Flood攻擊、廣播風暴攻擊、大流量攻擊 | |||
支持1K CPU通道隊列保護 | |||
支持ICMP實現ping和traceroute功能 | |||
支持RMON | |||
支持MSV | |||
Open Flow | 支持多控制器 | ||
支持高達九級流表 | |||
支持Group table | |||
支持Meter | |||
支持Open Flow 1.3標準 | |||
增值業務能力* | 支持Firewall功能 | ||
支持NAT功能 | |||
支持Netstream功能 | |||
支持IPSec功能 | |||
支持負載均衡功能 | |||
支持無線AC功能 | |||
支持IPS入侵防御系統 | |||
互通性 | VBST基于VLAN生成樹協議（和PVST/PVST+/RPVST 互通） | ||
LNP 鏈路類型協商協議（和DTP相似功能） | |||
VCMP VLAN集中管理協議（和VTP相似功能） | |||
綠色節能 | 支持802.3az能效以太網 | ||
機箱尺寸mm（寬×深×高） | 442×476×175 | 442×476×442 | 442×476×664 |
機箱重量（空配） | <15Kg | <30Kg | <45Kg |
工作電壓 | DC：–38.4V～–72V | ||
整機最大功耗 | ≤800W | ≤1600W | ≤3000W |
整機最大POE功率 | 2200W | 8800W | 8800W |
